Краткое описание: Семяочистительная машина СМ-4.5 (самопередвижная). Служит для тех же целей, что и семяочистительная машина ОС-4,5А. Основные рабочие органы семяочистительной машины СМ-4,5: загрузочный т... Подробнее
Вес: 2 150кг
Производитель: Петкус Сервис Кубань
Наличие: Есть в наличии
300 000 руб.
Быстрый выход на сделку
Разные варианты оплаты
Весь пакет документов

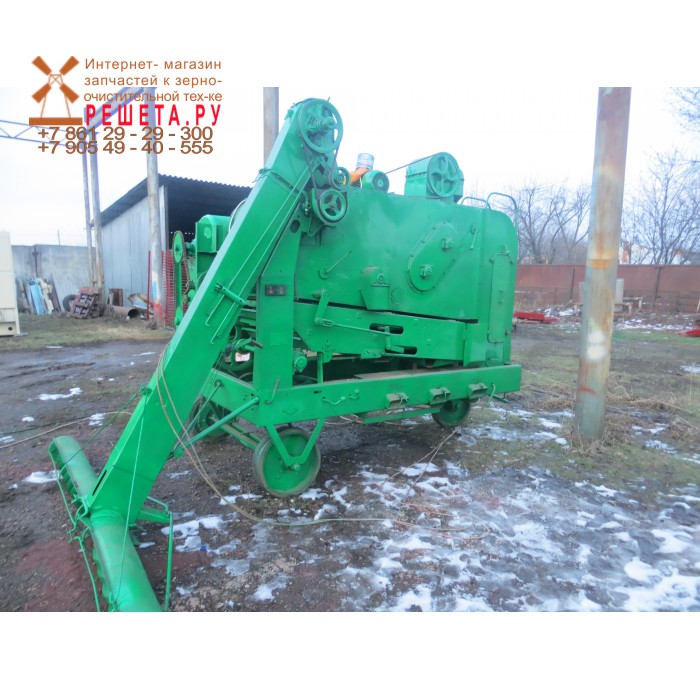

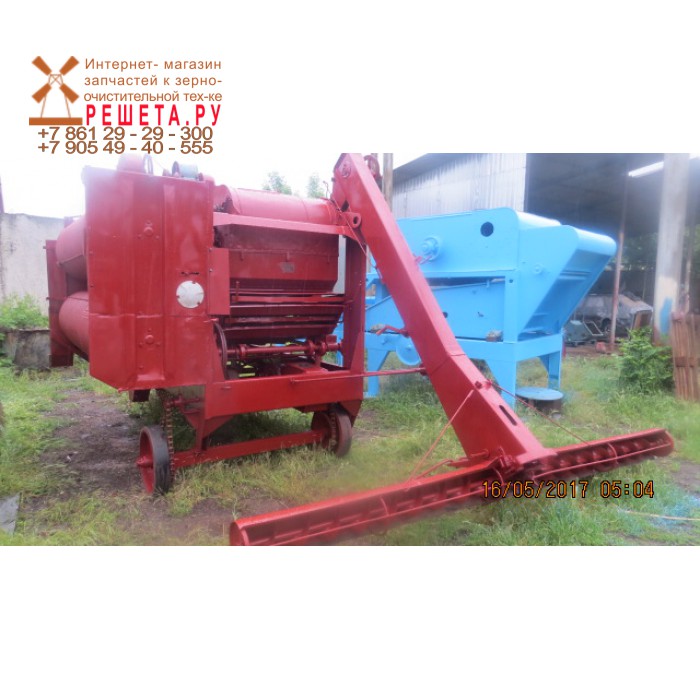

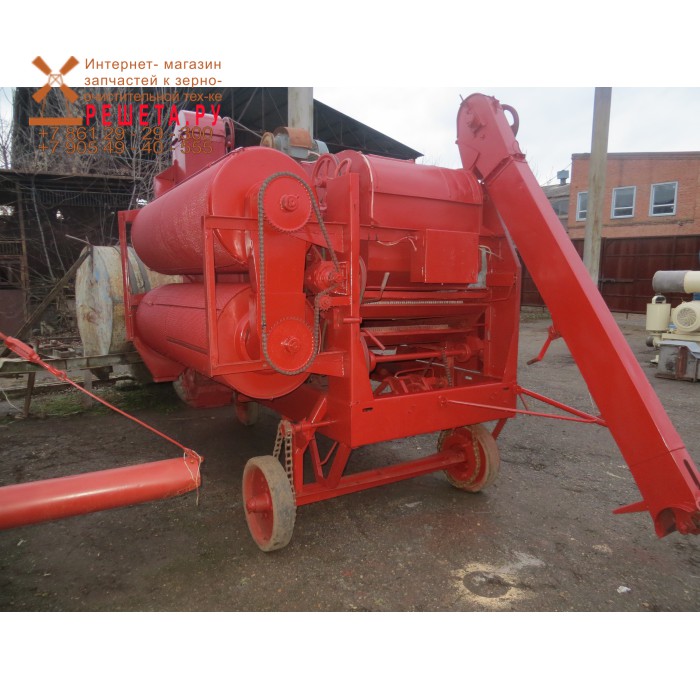

Семяочистительная машина СМ-4.5 (самопередвижная). Служит для тех же целей, что и семяочистительная машина ОС-4,5А.

Основные рабочие органы семяочистительной машины СМ-4,5: загрузочный транспортер, приемная камера, воздушноочистительная часть, решетный стан, цилиндрические триеры, отгрузочный элеватор, механизм самопередвижения.

Загрузочный транспортер, состоящий из двух Т-образно расположенных шнековых питателей и наклонного скребкового транспортера, шарнирно связан с рамой машины и регулируется по высоте лебедкой в зависимости от профиля площадки. Ширина захвата транспортера 3350 мм, линейная скорость 0,5 м/с.

Питающее устройство Семяочистительной машины СМ-4,5 (рис. 15) имеет распределительный шнек 1, подвижную перегородку 2 и подпружиненный клапан-питатель 3. Подачу смеси в шнек регулируют заслонкой, рукоятка управления которой расположена на левой по ходу боковине загрузчика. Предусмотрена двойная регулировка: грубая — гребенкой, тонкая — регулировочной гайкой. При обработке малосыпучих смесей для предотвращения сводообразования подвижная перегородка должна колебаться. Для этого имеющиеся на оси подвижной перегородки рычаги (зафиксированные в ушках на боковине при работе в нормальных условиях) разворачивают и шарнирно присоединяют их к кронштейнам решетного стана. Усилие поджатия клапана регулируют рычагом-фиксатором (для крупносеменных культур поджатие должно быть больше, чем для мелкосеменных).

Установленную подачу смеси поддерживают системой автоматического включения и выключения самохода, состоящей из электромагнита переменного тока МИС-1100Е и конечного выключателя ВПК-1111 в цепи управления электромагнитом. Электромагнит шарнирно соединен с собачкой холостого хода храпового колеса самохода, а конечный выключатель расположен у подпружиненного конца оси клапана-питателя. На торце оси последнего смонтирован отключающий упор, перемещением которого и регулируют момент срабатывания системы (в зависимости от величины отклонения клапана-питателя от установленного положения). Если распределительный шнек переполняется, то клапан-питатель поворачивается (отжимается поступающим материалом), и благодаря этому через ось и упор воздействие передается на ролик конечного выключателя. В результате механизм передвижения машины отключается и, следовательно, уменьшается подача материала.

Воздушноочистительная часть рортировки СМ-4,5 имеет две замкнутые аспирационные системы, отстойные камеры 5 и 8, диаметральные вентиляторы 7, съемный матерчатый фильтр 10. Окно в общей стенке двух систем служит для пропуска части воздушного потока из нагнетающей полости первой аспирации во всасывающую второй.

Диаметры роторов вентиляторов 300 мм, число лопастей 12. Привод роторов осуществляется от электродвигателя АО2-41-0 (мощность 3 кВт при 1000 об/мин), через контрпривод и клиноременный вариатор для регулирования частоты вращения роторов. Скорость воздушного потока в каналах аспирации регулируют изменением частоты вращения роторов, а также заслонками 4 и 9. Легкие примеси из отстойной камеры первой аспирации удаляются шнеком 6, а из второй — самотеком.

Для удаления части запыленного воздуха установлен съемный матерчатый фильтр 10, для очистки его периодически встряхивают. Пыль собирают в емкость (под фильтром) и затем удаляют скребком при остановленной машине. С решетного стана в канал второй аспирации материал вводят через проем, а выводят шнеком 11.

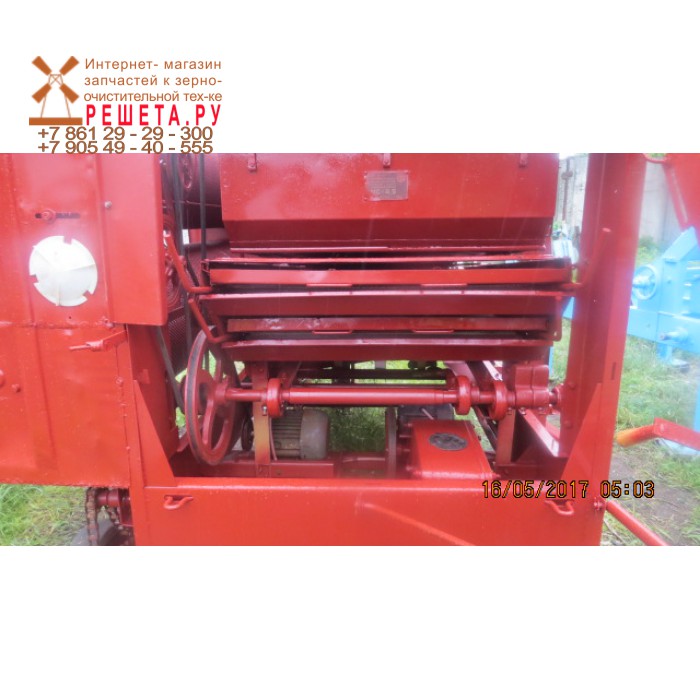

Решетный стан имеет четыре решета См-4,5 — Б1, Б2, В и Г. Решетные полотна вставляют в рамки, которые фиксируют в решетном стане двумя зажимными устройствами. К раме зерноочистительной машины СМ-4,5 стан подвешен на вертикальных подвесках-пружинах и приводится в колебание от эксцентрикового вала двумя деревянными шатунами. Угол наклона решет 6°. Силы инерции уравновешиваются противовесами, установленными на главном валу.

Решета См-4,5 очищаются щетками. Частота колебаний 29 кол/мин; амплитуда 256 мм; число щеток 12. Ворсяные щетки получают движение через шатуны от вала привода, который, в свою очередь, получает вращение от звездочки вала шнека отходов первой аспирации через водило.

Для загрузки триерных цилиндров и вывода очищенного материала из зерноочистительной машины МС4.5 применена двухпоточная закрытого тина ковшовая нория 13. Скорость движения ковшей 1,45 м/с. Нория приводится в действие от контрпривода клиноременной передачей (на вал верхней головки). С нижней головки вращение передается на вал шнека чистого материала.

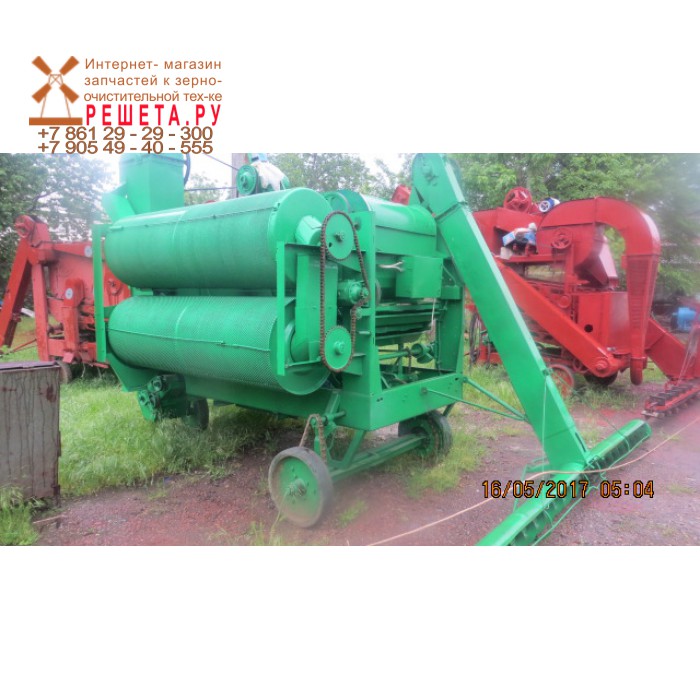

Сбоку машины установлено два триера: верхний 14 — для удаления коротких примесей, нижний 15— для удаления длинных примесей. Длина цилиндров 1960 мм, диаметр 600 мм. Каждый цилиндр имеет неразъемную триерную обечайку и две розетки. Задняя розетка цилиндра для удаления коротких примесей выполнена в виде подъемного колеса. Колесо имеет три черпаковых лепестка, которыми материал и сбрасывается в течку. Передняя розетка цилиндра для удаления длинных примесей имеет кольцо-диафрагму для создания слоя «подушки» и, следовательно, уменьшения потерь в отходы. Лотки цилиндров опираются на разборные валы триера через подшипники скольжения. Валы имеют шнековую навивку внутри лотков. Материал в триерных цилиндрах перемещается по оси плужками, укрепленными на стенке лотков (цилиндры на раме установлены горизонтально).

Все рабочие органы смонтированы на раме, опирающейся на три колеса. Ось переднего колеса установлена на поворотной вилке. Задняя ось жестко прикреплена к траверсам, приваренным к горизонтальному поясу рамы зерноочистителя МС-4,5.

Для передвижения зерноочистительной машины от бурта к бурту и перемещения ее при работе вдоль бурта имеется механизм самопередвижения, состоящий из храпового механизма, открытого цилиндрического редуктора, вала управления кулачковыми муфтами, цепных передач на ходовые колеса, механизма блокировки рабочей и холостой собачек.

Механизм передвижения обеспечивает транспортную скорость 435 м/ч (при обработке зерновых), 346 м/ч (при обработке семян трав) и рабочую 4,5 и 3,5 м/ч соответственно. Для перехода с рабочей скорости на транспортную пользуются рукояткой включения транспортной скорости, а для включения механизма передвижения при работе, поворотах и отключения ходовых колес при буксировке сортировочной машины — рукояткой вала управления кулачковых муфт. Последней можно пользоваться только на рабочих скоростях (при разомкнутой кулачковой муфте транспортной скорости). Рабочие органы зерносортировочной машины приводятся в действие от двух электродвигателей А02-41-6 (мощность 3 кВт при 1000 об/мин). От первого электродвигателя приводятся в действие главный вал, триеры, редуктор самохода, загрузочный транспортер, щеточный механизм. От второго электродвигателя через контрпривод и клиноременный вариатор приводятся в действие роторы вентиляторов, а также (от комбинированного шкива) вал верхней головки отгрузочного элеватора. От вала нижней головки элеватора приводится в действие шнек очищенного материала второй аспирации. Пусковая аппаратура: два магнитных пускателя ПМЕ-111 с тепловыми реле ТРН-10. Кнопочные посты управления I IKE 662-2. Защитная аппаратура: автоматический выключатель АЕ 2033-10 переменного тока. Питание электроэнергией от внешней четырех проводной сети переменного тока напряжением 380/220 В с глухозаземленной нейтралью через переносной кабель КРПТ 3x2,5+1x1,5.

Исходный материал в зерноочистительной машине обрабатывается так. Когда семяочистительная машина См4,5 движется вдоль бурта (ширина которого не должна превышать 3,2 м), захватываемый шнековым питателем материал подается в загрузочный транспортер, а из него в распределительный шнек 1. Из шнека через щель между подвижной перегородкой 2 и клапаном-питателем 3 материал поступает в канал первой аспирации, где воздушным потоком из него отбираются легкие примеси, которые оседают в отстойной камере 5 и затем шнеком 6 выводятся из машины через выход I. Остальной материал поступает на решетный стан, где и проходит обработку так же, как и в машине ОС-4,5А. Сход с решета СМ-4,5 Б2 (крупные примеси) выводится из зерноочистительной машины через выход III, а проход решета В (мелкие примеси) — через выход I (вместе с легкими примесями из канала первой аспирации). Проход сквозь отверстия решета Г (фуражные отходы) выводится из семяочистительной машины СМ-4,5 через выход П. Сход с решета Г (очищаемый материал) по течке направляется в канал второй аспирации, где из него воздушным потоком выделяются оставшиеся легкие примеси и щуплые семена основной культуры, которые оседают в отстойной камере 8 и затем выводятся из машины через выход III (вместе с крупными тяжелыми примесями). Из канала второй аспирации очищаемый материал шнеком транспортируется в первую ветвь отгрузочной нории 13, которая, в свою очередь, передает его в триерный цилиндр для удаления коротких примесей 14. Попавшие в лоток короткие примеси шнеком выводятся из триера и затем, слившись с проходом решета Г в решетном стане, выводятся из машины через выход II. Сход с цилиндра подъемным колесом подается в течку, а из нее в триерный цилиндр для удаления длинных примесей 15. Сходящие с цилиндра этого триера длинные примеси выводятся из машины через выход V, а очищенный материал, попав в лоток триера, шнеком передается во вторую ветвь отгрузочного элеватора. При обработке материала, когда семена основной культуры длиннее, чем примеси (овес и др.), сходом с цилиндра для удаления длинных примесей выводится основная культура (через выход V), а ъ лоток попадают короткие примеси (удаляются из машины через выход IV). В этом случае снимают кольцо-диафрагму. Когда нет необходимости обработки в триерах, то их отключают, ослабив натяжение ремня привода редуктора рукояткой. Очищенный материал, минуя триеры, подается во вторую ветвь отгрузочного элеватора. Для выгрузки очищенного материала в этом случае заслонку в верхней головке элеватора устанавливают так, чтобы указатель заслонки занимал положение «продовольственный режим».

Купить самоходную семяочистительную машину СМ-4,5 (МС-4,5) в Краснодарском Крае вы можете в компании «Петкус-Сервис-Кубань» на страницах интернет-магазина «Решета.ру».Купить решета СМ-4,5, купить решета ОВС-25 в Краснодарском крае и Ставропольском крае вы можете разместив заказ на нашем сайте. Цена на решета ОВС-25 в Ставропольском крае и цена на решета СМ-4,5 в Ставрополе остается наиболее привлекательной в регионе.



          Машина вторичной очистки зерна и семян СМ-4,5 характеризуется высокой производительностью, простотой обслуживания и надежностью эксплуатации. Зерноочистительная техника предназначена для воздушно-решетно-триерной очистки сырья – зерновые, масличные, зернобобовые, семенные культуры. Использовать оборудование можно в любых сельскохозяйственных зонах на открытых участках и в помещениях.
Конструкция и принцип работы
Кроме высокой производительности СМ-4,5 обладает хорошими экологическими показателями – выброс пыли за счет замкнутого цикла работы минимальный. Основными конструктивными элементами оборудования являются:
Загрузочный скребковый транспортер.
Решетная и пневмосепарирующая система.
Триерные элеваторные устройства.
Надежная рама с механизмом самопередвижения.
Очистка зерна происходит под воздействием воздушного потока и за счет колебательных движений решетного стана. СМ-4,5 оборудована устройством автоматической регулировки подачи сырья, которое проходит через два аспирационных канала. Уникальная аэродинамическая схема работы оборудования позволяет равномерно распределять скорость воздушного потока по всей ширине канала пневмосепаратора. Четыре решетных полотна, установленные в два яруса, способствуют более качественной и эффективной очистке исходного сырья. Предлагаем купить новую или бывшую в употреблении машину СМ-4,5 и ее аналог МС-4,5 в нашей компании. Гарантируем высокое качество оборудования и наиболее привлекательную стоимость техники.
